| Возможность установки монтажного комплекта МК-1есть | Габаритные размерыне более 650×500×220 мм | Максимальная потребляемая от сети мощность при напряжении 220 В не более 120 ВА |
| Максимальный ток по одному выходу «24 В» блока коммутации0,4 А | Масса шкафа (с аккумуляторными батареями)не более 30 кг | Номинальное выходное напряжение: ○ при питании от сети ○ п(27,2±0,6) В (19±27) В |
| Номинальный суммарный ток нагрузки2 А | Общее количество выходов «RS-485» для подключения приборов8 | Общее количество выходов напряжением «24 В» для подключения приб7 |

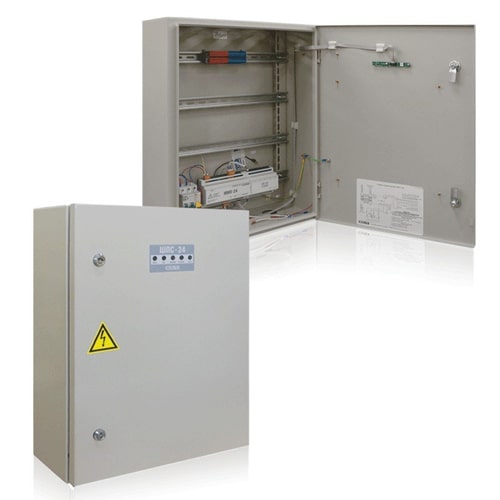

Шкаф пожарной сигнализации ШПС 24 — это устройство для установки пожарных приборов, которые крепятся на DIP-рейки.
Конструкция шкафа
Шкаф состоит из:
- металлического корпуса;
- дверцы с замком.
Компоненты внутри шкафа
Внутри шкафа находятся:
- МИП-24;
- БК-24;
- выключатели для защиты от перегрузок.
Питание
В качестве дополнительного источника питания используются аккумуляторные батареи (приобретаются отдельно).
Особенности работы
Шкаф ШПС 24 работает непрерывно. Он следит за напряжением в сети и оповещает о неполадках.
Несколько пользователей могут подключиться к системе при необходимости.
Безопасность
Оборудование под напряжением, поэтому важно соблюдать правила безопасности. При возгорании приборов нужно немедленно отключить подачу электричества.
Применение
Шкаф ШПС 24 помогает быстро найти очаг возгорания и принять меры. Его устанавливают на многоэтажных объектах с большим количеством помещений, таких как больницы, торговые центры, вузы и другие.
| Возможность установки монтажного комплекта МК-1 | есть |
|---|---|
| Габаритные размеры | не более 650×500×220 мм |
| Максимальная потребляемая от сети мощность при напряжении 220 В | не более 120 ВА |
| Максимальный ток по одному выходу «24 В» блока коммутации | 0,4 А |
| Масса шкафа (с аккумуляторными батареями) | не более 30 кг |
| Номинальное выходное напряжение: ○ при питании от сети ○ п | (27,2±0,6) В (19±27) В |
| Номинальный суммарный ток нагрузки | 2 А |
| Общее количество выходов «RS-485» для подключения приборов | 8 |
| Общее количество выходов напряжением «24 В» для подключения приб | 7 |
| Питание шкафа | от однофазной сети переменного тока номинальным напряжением 220 В, частотой 50 Гц |
| Степень защиты, обеспечиваемая оболочкой | IР40 |
