| Габаритные размеры при закрытых вентилях (длина х ширина х высот700 х 940 х 750 мм | Допускаемый кавитационный запас при подаче 40 л/с и номинальном не более 3,0 м | Количество и условный диаметр всасывающих патрубков1 х Ду125 мм |
| Количество и условный диаметр напорных (выходных) патрубков2 х Ду70 мм 1 х Ду80 мм | Коэффициент полезного действия насосане менее 65 % | Максимальная подача50 л/с |
| Максимальное давление на входе в насос6 кгс/см² | Максимальное давление на выходе из насоса15 кгс/см² * | Максимальный напор115 м |

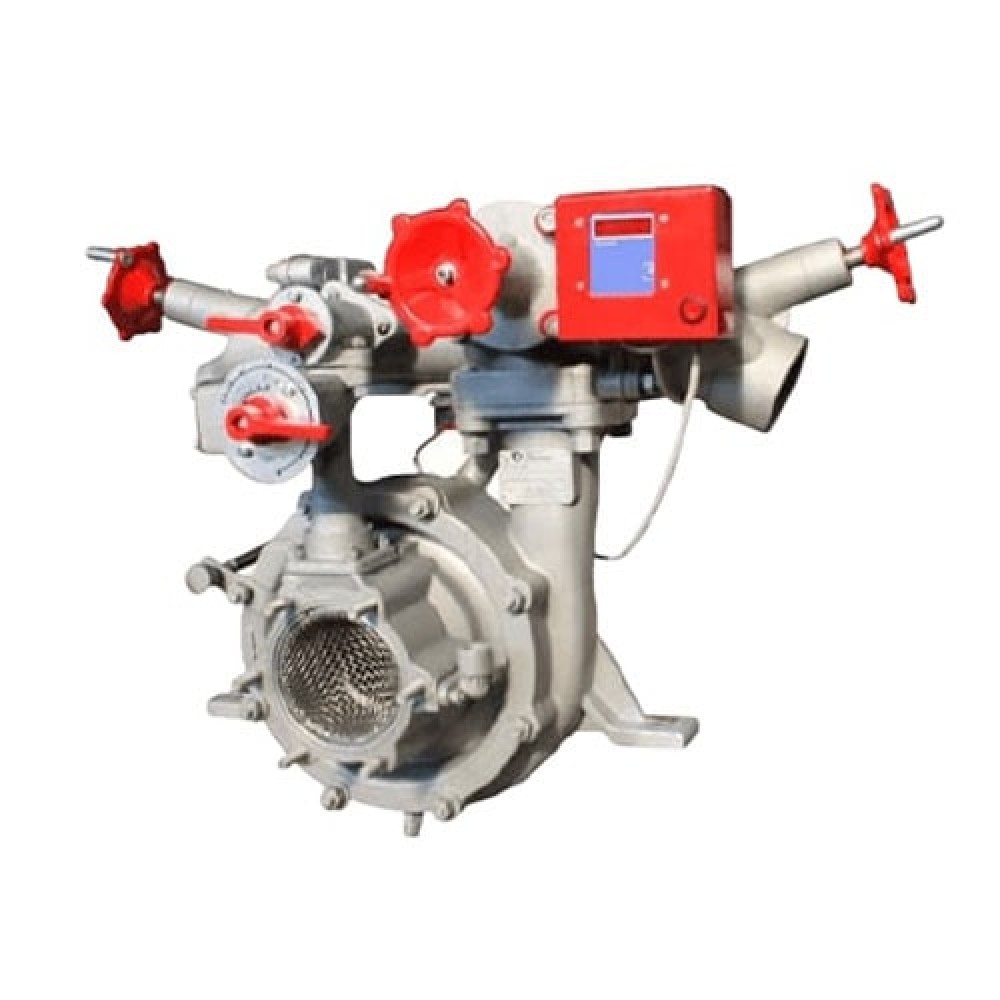

Насос пожарный ПН 40УВ служит для подачи воды или огнетушащих составов. Температура жидкости должна быть не более 30°C. Предельно допустимое содержание твердых частиц – 0,5%. Давление на выходе может достигать 15 кгс/ . Превышение этого показателя недопустимо.
Насос ПН 40 УВ – один из самых простых и надежных устройств. Комплектуется вакуумной системой водозаполнения, которая включается оператором и отключается автоматически. Соблюдение правил эксплуатации – главное условие для долгой безотказной службы. Запускать прибор можно только после заполнения рабочей полости жидкостью. Разрешено перевозить агрегат на любом транспорте при отсутствии риска механических повреждений. Каждое изделие подвергается тщательным испытаниям. Срок полезного использования – 12 лет.
Насос центробежный пожарный ПН 40УВ устанавливают в закрытых отделениях специализированных автомобилей, судов, передвижных установок. К работе и техническому обслуживанию механизма должны допускаться только квалифицированные сотрудники.
| Габаритные размеры при закрытых вентилях (длина х ширина х высот | 700 х 940 х 750 мм |
|---|---|
| Допускаемый кавитационный запас при подаче 40 л/с и номинальном | не более 3,0 м |
| Количество и условный диаметр всасывающих патрубков | 1 х Ду125 мм |
| Количество и условный диаметр напорных (выходных) патрубков | 2 х Ду70 мм 1 х Ду80 мм |
| Коэффициент полезного действия насоса | не менее 65 % |
| Максимальная подача | 50 л/с |
| Максимальное давление на входе в насос | 6 кгс/см² |
| Максимальное давление на выходе из насоса | 15 кгс/см² * |
| Максимальный напор | 115 м |
| Масса (сухая) | не более 65 кг |
| Наибольшая геометрическая высота всасывания | не менее 7,5 м |
| Наибольшая подача раствора пенообразователя с объемной концентра | 40 л/с |
| Напор насоса в номинальном режиме | не менее 100 м |
| Номинальная подача | 40 л/с |
| Номинальная частота вращения вала | 2700 об/мин |
| Подача насоса при наибольшей геометрической высоте всасывания и | не менее 20 л/с |
| Потребляемая мощность в номинальном режиме | не более 82 л.с. |
| Потребляемая мощность при подаче 50 л/с и 100 м | не более 105 л.с. |
| Срок службы до списания | 12 лет |
| Тип вакуумной системы | без вакуумной системы водозаполнения (устанавливается отдельно) |
| Тип дозирующего устройства | встроенное в насос, пеносмеситель с восемью положениями дозатора |
| Тип насоса | центробежный, одноступенчатый, консольный |
| Уровень дозирования пенообразования: ○ диапазон регулирова | 1 ... 10 % 6±1; 3±0,5 % |
